可彎曲刮板輸送機的相鄰中部槽在水平、垂直面內可2°～4°有限度折曲。

可彎曲刮板輸送機適用于受傾斜中厚煤層炮采工作面和順槽運輸煤炭，配以推進裝置時，可彎曲刮板輸送機可以配合滾筒采煤機適于普采運輸煤炭，可彎曲刮板輸送機采用單側驅動，電動機布置在打空側，可彎曲刮板輸送機由機頭、過渡槽、中部槽、刮板鏈、機尾和溜槽擋板構成，可彎曲刮板輸送機動力由電動機、液力聯軸器經減速器帶動鏈輪使刮板鏈運行輸送煤炭。

用途：可彎曲刮板輸送機要適用于一般中、小型煤礦井下緩傾斜煤層炮采工作面內輸送煤炭，如在中部槽上部增設擋板，增加可彎曲刮板輸送機輸送斷面亦可在中間巷道內使用，特別是對井型小、產量不大，工作面長度不太長的小煤礦更為合適，可彎曲刮板輸送機在一般煤礦因地質條件限制而不宜使用其它類型輸送機的情況下，亦可彎曲刮板輸送機可為輔助之用。

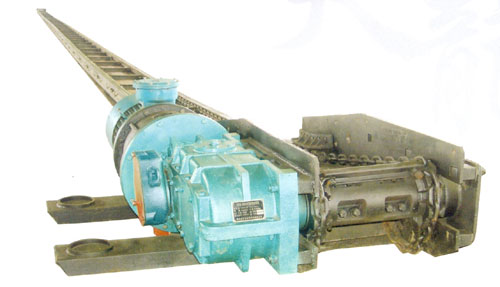

SGW型刮板輸送機結構
機頭傳動裝置：由電動機、液力聯軸器、減速器、機頭架、機頭傳動鏈輪組成。
液力聯軸器：采用型420型液力聯軸器
減速器：其作用為減速，采用三級齒輪減速；第一級為園弧錐齒輪，第二級為斜齒園柱齒輪；第三級為直齒園柱齒輪，總減速比為29.6
機頭鏈輪：其作用是傳動刮板鏈，采用整體剖分式，便于安裝和拆卸。
機頭架：其作用是支承傳運鏈輪，減速器和電動機。
溜槽：其作用是支承貨載，刮板鏈和刮板鏈導向，分為中部槽，調節槽和過渡槽。
中部槽：每節長度為1.5米，溜槽槽幫為猛鋼軋制的特殊型鋼，兩個槽幫與中板焊接成中部槽，槽與槽的連接是由一端帶錐度的連接頭插入另一節溜槽端部的連接槽中，這種連接結構可使溜槽在水平方向上允許偏移3度，在垂直方向上允許偏移4度，以適應平緩地彎曲和底板不調節槽：結構與中部槽相同，長度有米和0.5米兩種，其作用是為適應工作面運轉條件來調節運輸鋪設長度。

SGW型刮板輸送機的組成及工作原理
結構組成：主要由機頭傳動裝置、溜槽、刮板鏈、機尾，附屬裝置組成
工作原理為：繞經運輸機全長的封閉刮板鏈，由機頭傳動鏈輪帶動，在溜槽內連續運行，將輸送機溜槽中的煤炭刮運到機頭，轉入其它運輸設備中。

SGW型刮板輸送機技術參數表

型 號        參             數 名   稱	SGW-150C	SGW-26
出廠長度	200米	100米
輸送量	250噸/時	70噸/時
鏈  速	0.868米/秒	0.86米/秒
電動機
型  號	DSB-75	BJQO261-40T2
功  率	75千瓦X2	13千瓦X2
轉  速	1480轉/分	1460轉/分
電  壓	380/660伏	380/660伏
液力連軸器
型  號	YL-450型
額定功率	75千瓦
工作液體	22#汽輪機油
注油量	14升
刮板鏈
型  式	邊雙鏈	邊雙鏈
規  格	Ф18X64毫米	Ф14X50毫米
鏈條破斷拉力	≥41噸	≥25噸
減速機轉動比	1：24.44
中部槽長X寬X高	1500X630X190	1200X420X150
機器總重	87.6噸	9.2噸
